Xâm thực và flashing qua van: nhận biết, tính rủi ro và xử lý
Phân biệt cavitation và flashing trong van điều khiển, nhận biết hư hỏng, dữ liệu áp suất hơi và giải pháp chọn trim, vật liệu, bố trí van.
Người tổng hợp: minhhai.vu
Ảnh van thực tế tham khảo
Áp suất giảm tại vena contracta
Khi chất lỏng tăng tốc qua khe van, áp suất cục bộ giảm xuống mức thấp nhất tại vena contracta. Nếu mức này chạm áp suất hơi bão hòa Pv, chất lỏng tạo bọt hơi. Điều xảy ra tiếp theo phụ thuộc áp suất hồi phục phía sau van.
Cavitation và flashing khác nhau

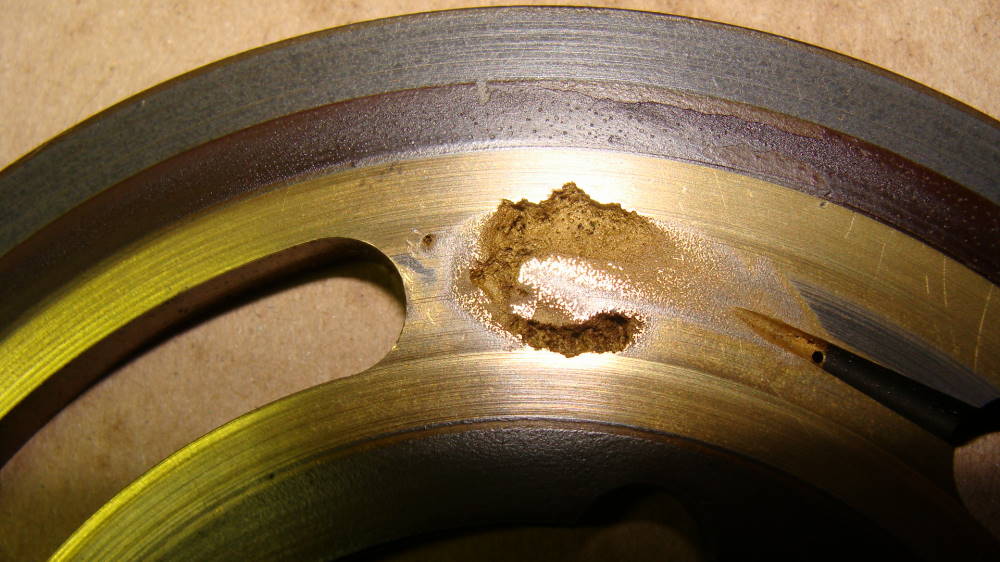

Cavitation xảy ra khi bọt hình thành rồi sụp lại vì áp suất phục hồi cao hơn Pv. Sự sụp bọt gần bề mặt kim loại tạo vi tia và xung áp, gây rỗ, ồn và rung. Emerson mô tả bốn hậu quả chính: tiếng ồn, rung, hư hỏng vật liệu và giảm hiệu quả dòng. [1]
Flashing xảy ra khi áp suất hạ lưu vẫn thấp hơn Pv nên pha hơi tồn tại phía sau van. Dòng hai pha tốc độ cao gây xói mòn bề mặt kiểu nhẵn, làm giới hạn lưu lượng và có thể phá hỏng thân/ống. Van không thể làm hơi ngưng lại nếu điều kiện hạ lưu vẫn dưới Pv. [2]
Dữ liệu để đánh giá
Cần P1, P2, nhiệt độ, Pv tại nhiệt độ vận hành, khối lượng riêng, lưu lượng, kích thước ống và hệ số FL của trim. Không dùng Pv ở nhiệt độ phòng cho dòng nóng. Với hỗn hợp, phải có dữ liệu nhiệt động đáng tin cậy.
Giải pháp chống cavitation
- Trim nhiều cấp chia tổng ΔP thành các bước nhỏ để áp suất không giảm quá sâu tại một điểm.
- Tạo nhiều lỗ/tia nhỏ để phân tán năng lượng và giảm cường độ sụp bọt.
- Bố trí van tại vị trí có áp suất hạ lưu cao hơn nếu quy trình cho phép.
- Dùng vật liệu/overlay cứng cho trim, nhưng vật liệu chỉ tăng khả năng chịu chứ không loại bỏ nguyên nhân.
- Tránh chọn van quá lớn làm việc sát seat, nơi vận tốc cục bộ cao.
Giải pháp cho flashing
Vì pha hơi tiếp tục tồn tại, trọng tâm là kiểm soát vận tốc và hướng vùng xói mòn. Angle valve với đường dòng mở rộng, outlet lớn hơn, vật liệu chống xói mòn và đoạn ống hạ lưu phù hợp thường được xem xét. Không đặt vật cản hoặc cút ngay nơi tia hai pha va trực tiếp nếu chưa phân tích.
Chẩn đoán tại hiện trường
Cavitation thường nghe giống sỏi chạy trong van và để lại bề mặt rỗ. Flashing tạo tiếng liên tục và vết xói nhẵn theo hướng dòng. Tuy nhiên âm thanh không đủ để kết luận; cần so sánh áp suất, nhiệt độ, Pv và kiểm tra nội soi. Nếu van rung, phải kiểm tra cả support đường ống và tần số cơ học.
