Van bướm: đồng tâm, lệch tâm kép và lệch tâm ba khác nhau thế nào?
So sánh van bướm đồng tâm, double-offset và triple-offset; cấu tạo, mô-men, độ kín, chênh áp và tiêu chí lựa chọn.
Người tổng hợp: minhhai.vu

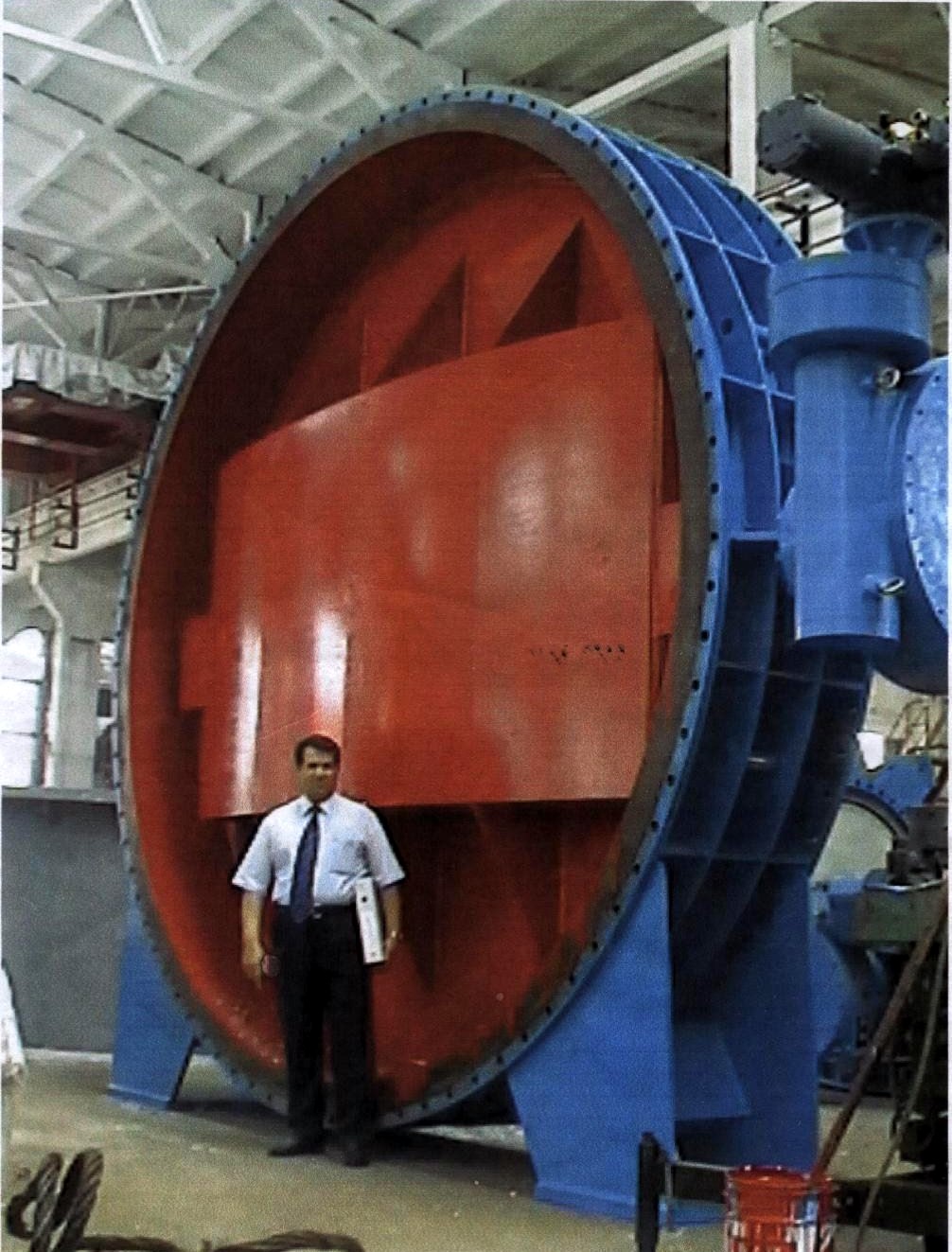

Ảnh van thực tế tham khảo
Nguyên lý của van bướm
Van bướm dùng đĩa quay quanh trục nằm ngang qua đường dòng. Ở vị trí mở, đĩa gần song song với dòng; khi quay 90°, mép đĩa ép vào seat. Vì đĩa luôn nằm trong lòng van, ngay cả lúc mở hoàn toàn vẫn có một mức cản dòng nhất định.
Ưu điểm là chiều dài lắp đặt ngắn, khối lượng thấp và chi phí hợp lý ở DN lớn. Spirax Sarco lưu ý van bướm tạo tổn thất nhỏ khi mở nhưng giới hạn chênh áp thường thấp hơn globe valve; khả năng làm việc phụ thuộc đáng kể vào seat và kết cấu. [1][2]
Ba kiểu hình học phổ biến
Tên gọi không thay thế datasheet. Hai van cùng ghi “double-offset” vẫn có giới hạn áp suất, nhiệt độ, chiều dòng và cấp rò rỉ khác nhau.
- Concentric: trục đi qua tâm đĩa và tâm ống; seat mềm bao quanh thân. Kinh tế cho nước, khí và dịch vụ thông thường.
- Double-offset: trục lệch khỏi tâm đĩa và đường tâm thân, giảm cọ xát seat trong phần lớn hành trình; phù hợp áp suất, nhiệt độ cao hơn.
- Triple-offset: thêm góc lệch hình học tạo tiếp xúc kiểu cam, thường dùng seat kim loại; phù hợp nhiệt cao, dịch vụ nghiêm ngặt và yêu cầu độ kín xác định.
Wafer, lug và double-flange
Wafer kẹp giữa hai mặt bích, nhẹ nhưng khả năng tháo một phía đường ống phụ thuộc thiết kế. Lug có tai ren quanh thân và có thể hỗ trợ dead-end service nếu hãng cho phép. Double-flange cứng vững hơn cho đường kính lớn, tải đường ống hoặc điều kiện lắp đặt nặng.
Cách chọn kích thước và actuator
Không lấy DN van nhỏ hơn chỉ để tăng tốc độ nếu chưa tính tổn thất, tiếng ồn và xâm thực. Với van điều khiển, cần Kv/Cv tại từng góc mở, đặc tính lắp đặt và phạm vi điều khiển. Với van on/off, kiểm tra chênh áp cực đại và vận tốc qua đĩa.
Mô-men gồm ma sát seat, mô-men thủy động và tải chênh áp. Actuator phải đáp ứng trường hợp bất lợi, kể cả áp khí tối thiểu. Hộp số tay cần giới hạn hành trình để tránh ép seat quá mức.
Lỗi lắp đặt thường gặp
Đĩa phải có đủ khoảng trống với lòng ống, gasket và lớp lót. Trước khi siết bulông cần căn tâm thân van, mở hé đĩa và siết chéo đều. Với bùn hoặc hạt, hướng trục nằm ngang có thể giảm lắng đọng quanh ổ trục; nhưng phải theo hướng dẫn của hãng và điều kiện đường ống.
Bảng quyết định nhanh
| Điều kiện | Ưu tiên xem xét |
|---|---|
| Nước sạch, áp suất vừa | Concentric, seat EPDM phù hợp nhiệt độ |
| Dầu/khí, tải cao hơn | Double-offset, kiểm tra fire-safe |
| Nhiệt cao, seat kim loại | Triple-offset theo cấp rò rỉ yêu cầu |
| Điều tiết | Đường cong Kv theo góc, actuator + positioner |
| Dead-end service | Lug/double-flange được hãng cho phép |
