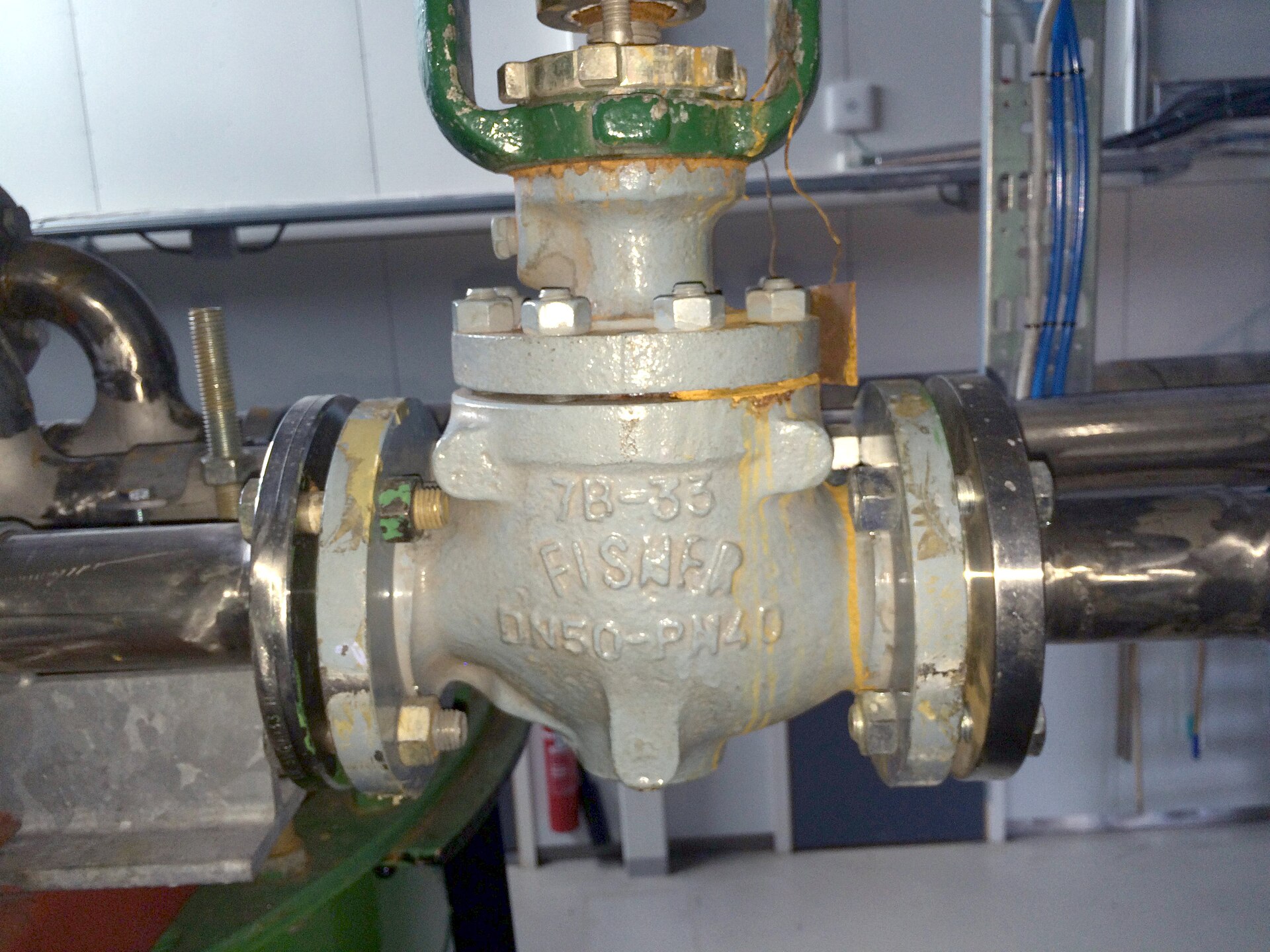

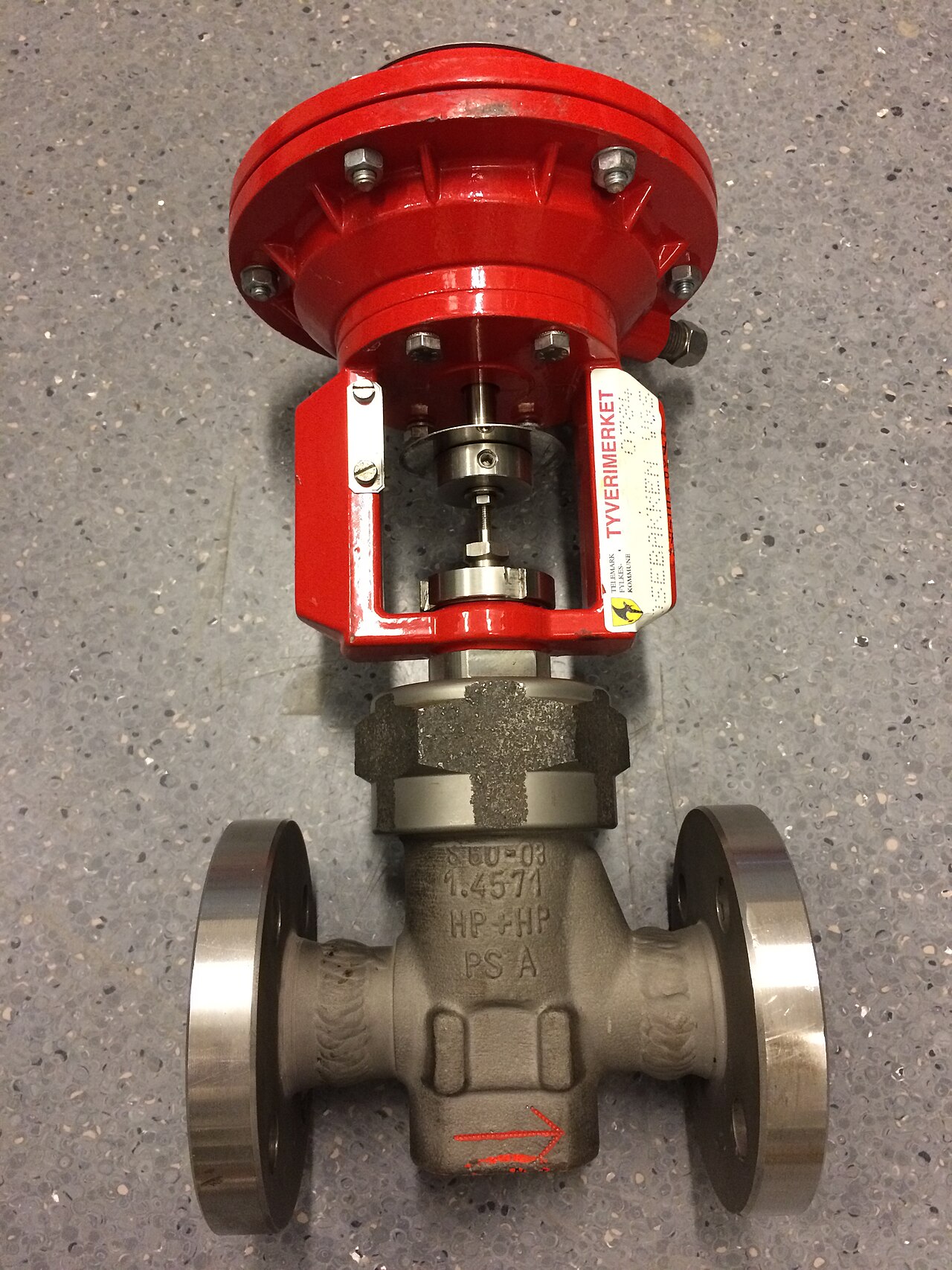

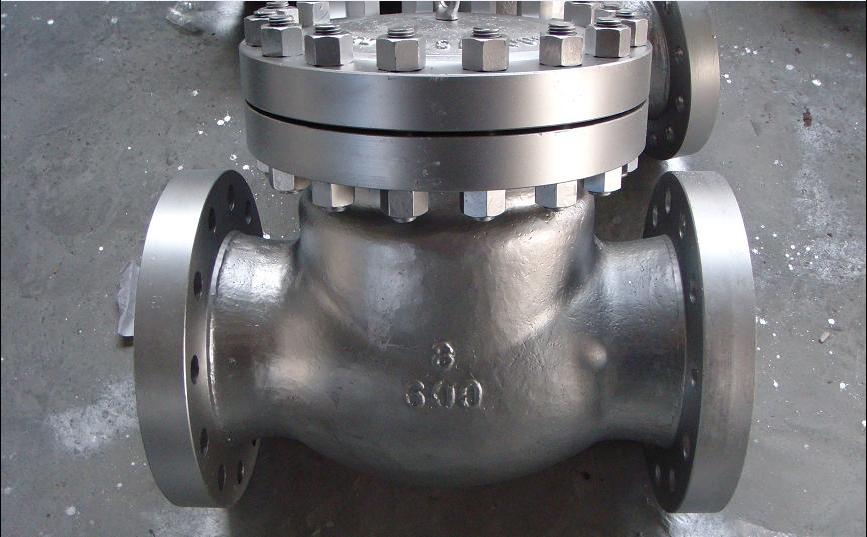

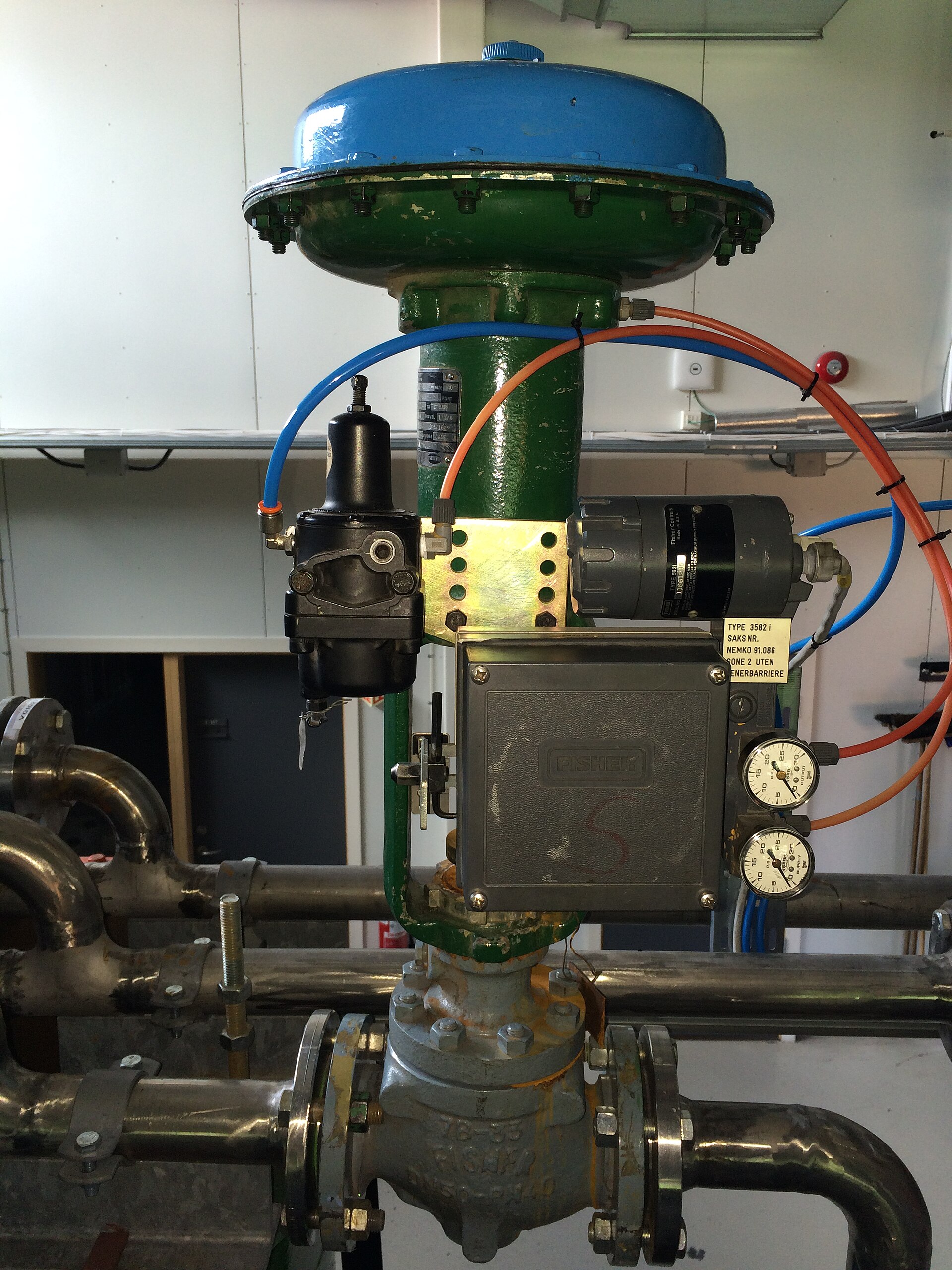

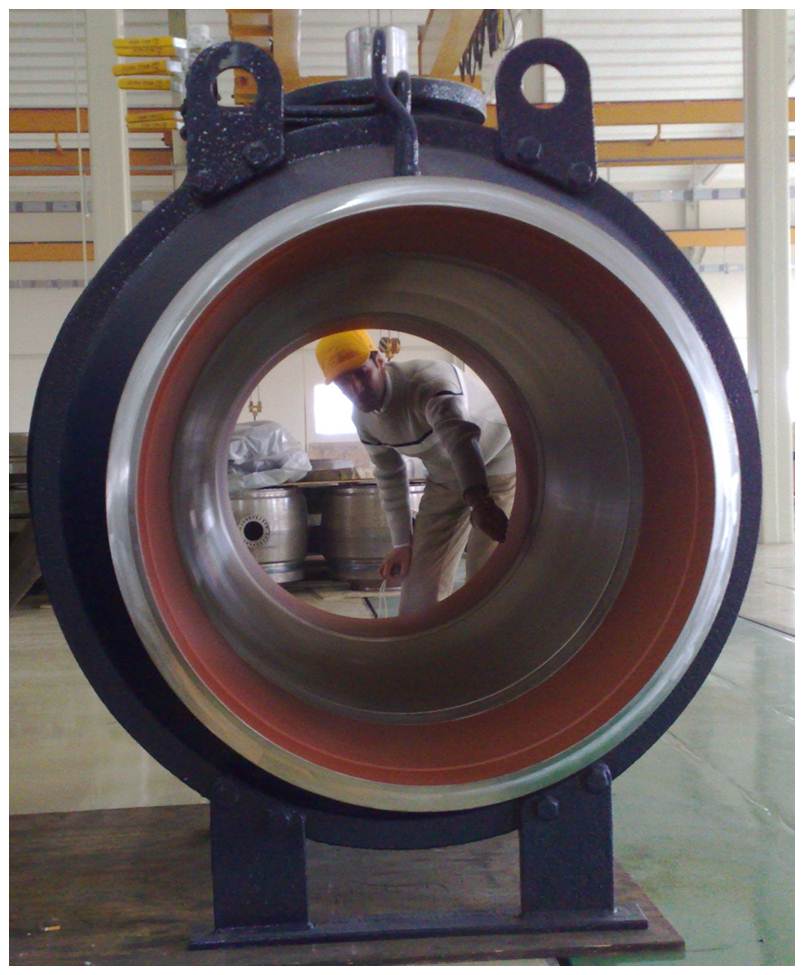

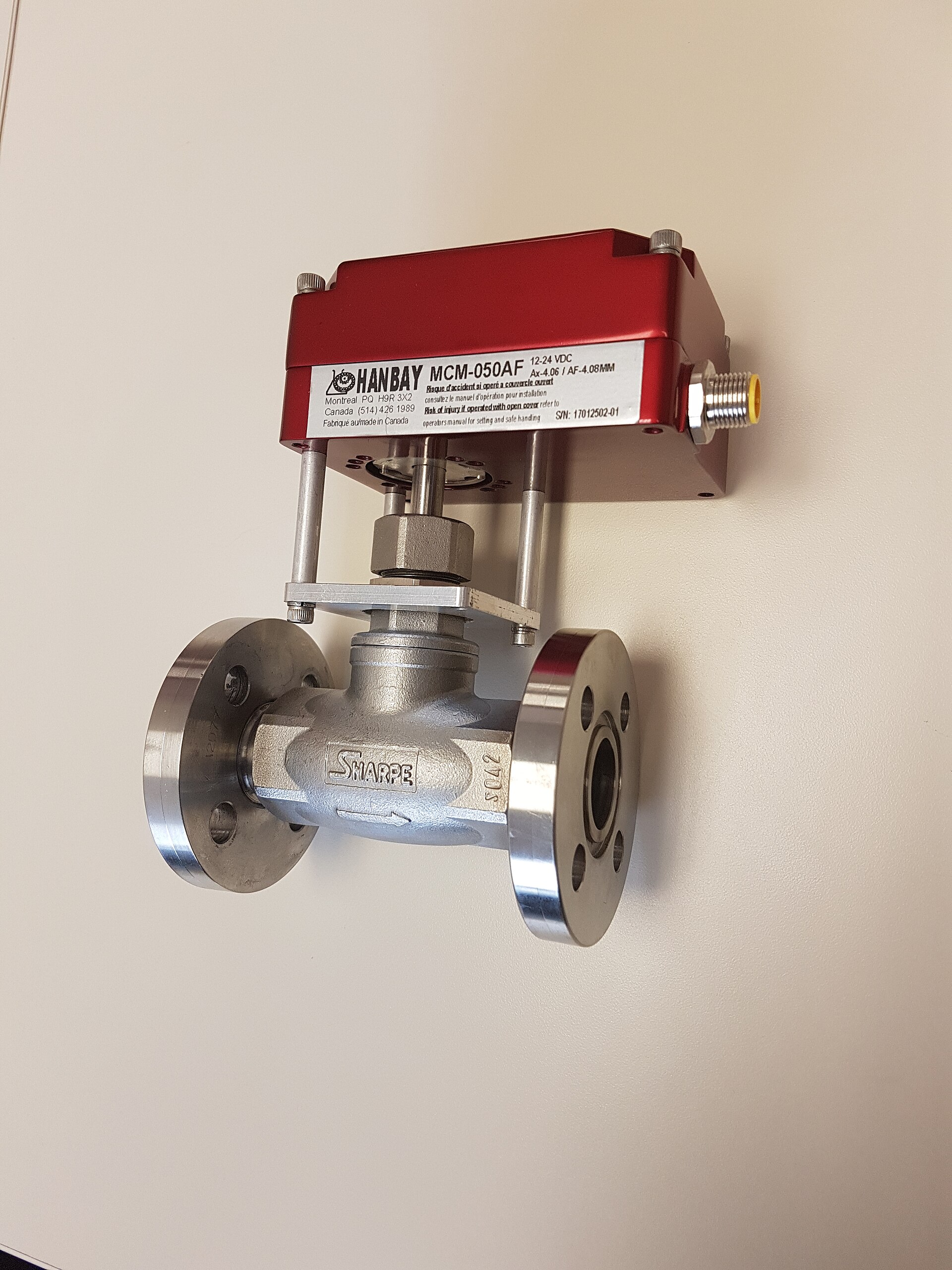

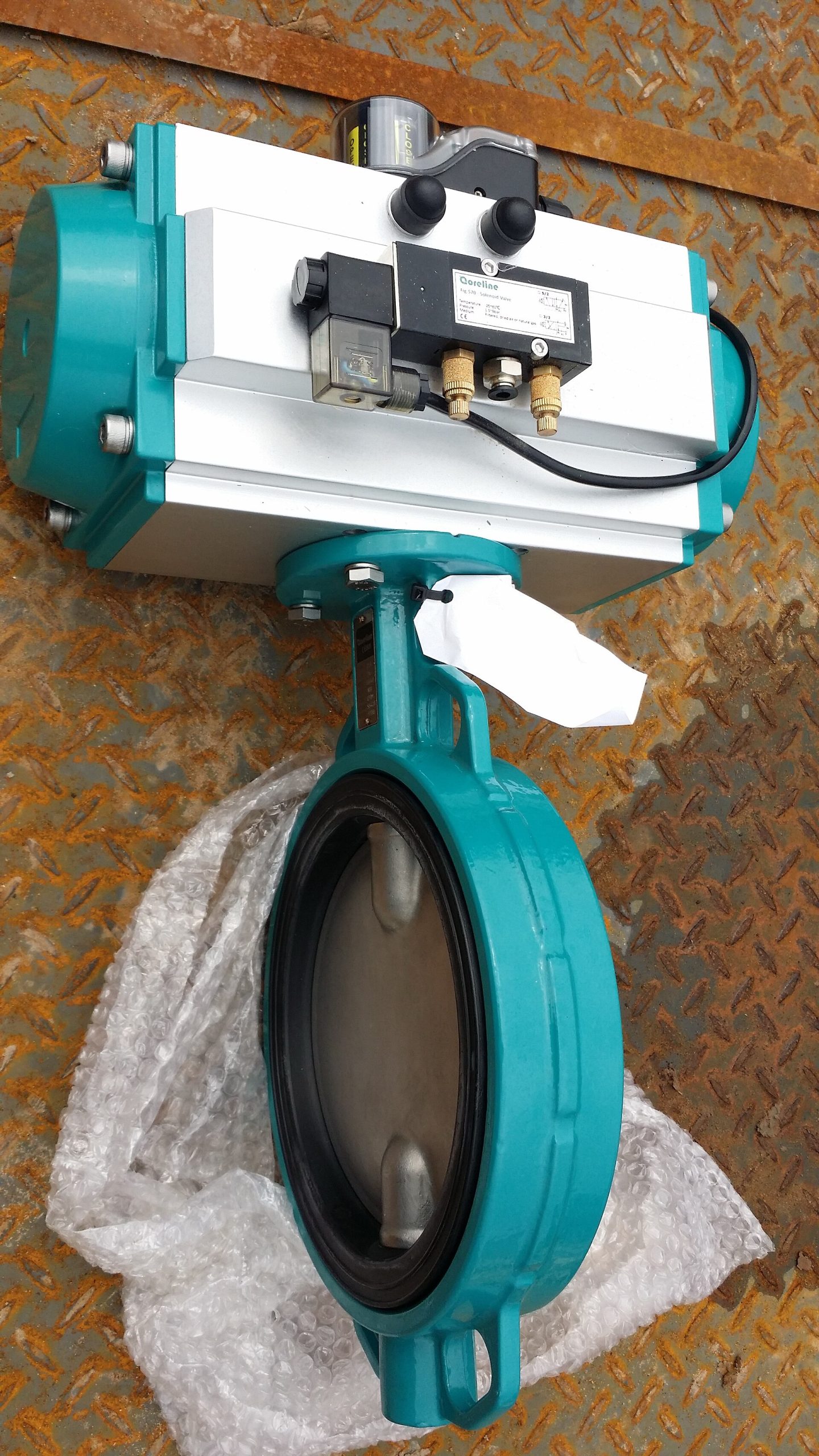

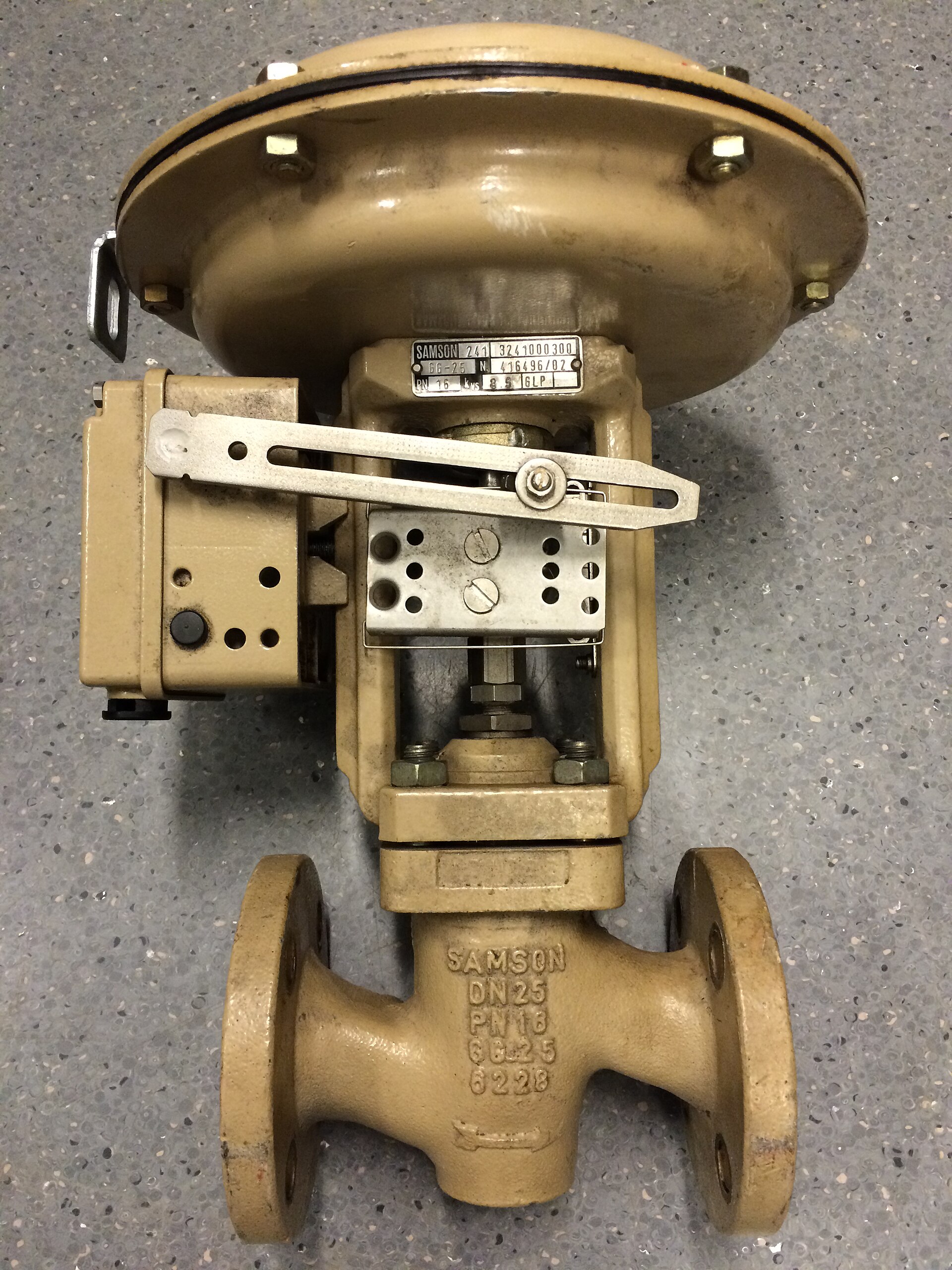

Ảnh van thực tế tham khảo
Kv và Cv biểu diễn điều gì?
Kv là lưu lượng nước tính bằng m³/h qua van khi chênh áp 1 bar theo điều kiện quy ước. Cv dùng hệ Anh: US gpm với chênh áp 1 psi. Đây là hệ số năng lực dòng của van tại một độ mở xác định, không phải đường kính van.
Quan hệ chuyển đổi gần đúng thường dùng là Kv ≈ 0,865 Cv và Cv ≈ 1,156 Kv. Khi làm hồ sơ, phải ghi rõ hệ số nào để tránh nhầm khoảng 15,6%. [1][2]
Công thức chất lỏng không nén được
Với Q tính bằng m³/h, Δp bằng bar và SG là tỷ trọng tương đối so với nước, công thức sơ bộ là Kv = Q × √(SG/Δp). Suy ra Δp = SG × (Q/Kv)². Công thức này phù hợp bước tính ban đầu khi chưa có dòng nghẽn, xâm thực hay ảnh hưởng đáng kể của reducer.
Dùng áp suất tại mặt bích van, không dùng tổng cột áp bơm nếu giữa bơm và van còn thiết bị gây tổn thất. Với nhiệt độ cao, cần khối lượng riêng tại nhiệt độ vận hành.
Ví dụ tính Kv
Một tuyến nước cần Q = 30 m³/h, tỷ trọng SG = 1 và dự kiến dành Δp = 0,5 bar cho van ở tải thiết kế. Khi đó Kv = 30 × √(1/0,5) = 42,4. Đây là Kv yêu cầu tại điểm làm việc, chưa phải Kv định mức cuối cùng.
Nếu chọn van có Kvs = 63, tỷ lệ Kv yêu cầu/Kvs khoảng 67%. Đây thường là vùng hành trình có thể sử dụng, nhưng phải tra đường cong đặc tính của đúng trim. Nếu chọn Kvs = 160 chỉ vì bằng DN đường ống, van có thể làm việc quá gần vị trí đóng.
Tính ở ba điểm tải
Lập bảng min/normal/max với Q, P1, P2, nhiệt độ và SG riêng. Tính Kv từng điểm rồi đối chiếu đường cong hành trình. Mục tiêu là tải bình thường nằm trong vùng điều khiển tốt, tải nhỏ không sát seat và tải cực đại vẫn còn dự phòng hợp lý.
| Điểm | Q (m³/h) | Δp (bar) | Kv yêu cầu |
|---|---|---|---|
| Min | 8 | 0,8 | 8,94 |
| Normal | 20 | 0,6 | 25,82 |
| Max | 30 | 0,5 | 42,43 |
Các hệ số nâng cao không được bỏ qua
Khi van nhỏ hơn ống và có reducer, hệ số hình học đường ống Fp làm giảm năng lực thực. Khi áp suất tại vena contracta gần áp suất hơi bão hòa, dòng có thể nghẽn hoặc xâm thực; lúc đó tăng chênh áp không còn làm lưu lượng tăng theo công thức đơn giản. Phần mềm sizing của hãng sử dụng FL, Fp và dữ liệu thermodynamic để hiệu chỉnh.
Quy tắc kiểm tra cuối
- Không chọn DN van chỉ bằng DN ống.
- Không cộng hệ số an toàn tùy ý vào lưu lượng rồi lại chọn Kvs lớn hơn nhiều lần.
- Kiểm tra vận tốc đầu vào/đầu ra và tiếng ồn.
- Xác nhận class/PN, vật liệu và actuator sau khi chốt trim.
- Với dịch vụ quan trọng, dùng IEC 60534 hoặc công cụ sizing của hãng.
