RS 220 Sectional Directional Control Valve – HYDAC – Hãng HYDAC

van điều khiển hướng RS 220 HYDAC.

RS 220 Sectional Directional Control Valve.

Tổng quan

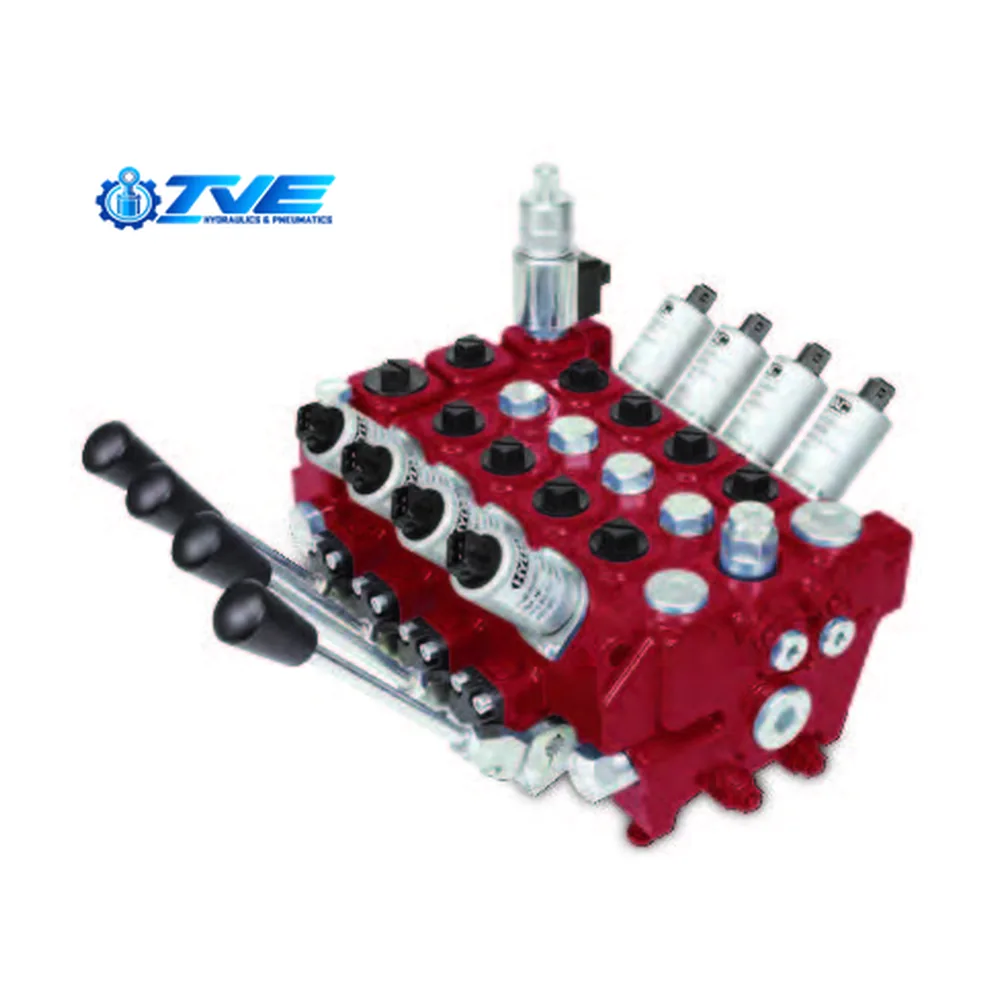

RS 220 là van điều hướng phân đoạn của hãng HYDAC, thiết kế để điều khiển dòng chảy trong hệ thống thủy lực với khả năng điều khiển từ xa và tiết kiệm năng lượng. Van này được ứng dụng rộng rãi trong các hệ thống công nghiệp yêu cầu độ chính xác cao và hiệu suất ổn định.

Đặc điểm kỹ thuật

– Áp suất làm việc tối đa tại các cổng P1, A, B: 4.350 psi (300 bar)
– Áp suất làm việc tối đa tại các cổng T1, T2, T3, T4: 300 psi (20 bar)
– Dòng chảy vào tiêu chuẩn: 30 gpm (110 L/min)
– Nhiệt độ chất lỏng hoạt động: từ 5°F đến 176°F (-15°C đến 80°C)
– Lực điều khiển tay van tại vị trí trung tính: 25 lb (110 N)
– Lực điều khiển tại vị trí di chuyển tối đa của tay van: 29 lb (130 N)
– Mức độ ô nhiễm cho phép: không kém hơn 20/18/14 theo tiêu chuẩn ISO 4406
– Độ nhớt chất lỏng hoạt động: 10–400 mm²/s
– Dòng rò rỉ: ≤ 13 cm³/min
– Chất lỏng áp suất hỗ trợ: dầu khoáng và dầu tổng hợp dựa trên dầu khoáng theo tiêu chuẩn DIN 51524

Van RS 220 tích hợp chức năng Q-Function, giúp tách dòng chảy từ bơm đến bể khi hệ thống nghỉ, đồng thời duy trì toàn bộ dòng bơm khi hoạt động. Điều này giảm nhiệt sinh ra và cải thiện đặc tính vận hành.

Cổng kết nối và điều kiện làm việc

– Cổng P1, A, B: chịu áp lực tối đa 4.350 psi (300 bar)
– Cổng T1, T2, T3, T4: chịu áp lực tối đa 300 psi (20 bar)
– Dòng chảy tiêu chuẩn: 30 gpm (110 L/min)
– Nhiệt độ hoạt động: 5–176°F (-15–80°C)

Van được thiết kế với hệ thống cung cấp dầu điều khiển tích hợp, cho phép lắp đặt nhanh chóng và chức năng điều khiển từ xa ổn định. Có thể cung cấp hệ thống dầu điều khiển bên ngoài trong một số trường hợp.

Ứng dụng

RS 220 phù hợp với các hệ thống thủy lực công nghiệp, đặc biệt trong các thiết bị cần điều khiển dòng chảy chính xác, tiết kiệm năng lượng và giảm nhiệt độ hệ thống khi nghỉ.

Lưu ý lựa chọn/sử dụng

Khi lựa chọn RS 220, cần đối chiếu đúng phiên bản sản phẩm, đặc biệt khi tài liệu chỉ đề cập đến linh kiện hoặc một phần cấu hình. Cần kiểm tra điều kiện vận hành và loại dầu phù hợp theo tiêu chuẩn DIN 51524. Việc sử dụng van này cần đảm bảo hệ thống có khả năng chịu áp lực và nhiệt độ trong phạm vi cho phép. Dòng rò rỉ tối đa là 13 cm³/min, nên cần kiểm tra độ kín trong quá trình vận hành.

Lưu ý: Thông số kỹ thuật này chỉ áp dụng cho linh kiện RS 220, không đại diện cho toàn bộ hệ thống. Cần tham khảo tài liệu kỹ thuật đầy đủ trước khi lắp đặt.
