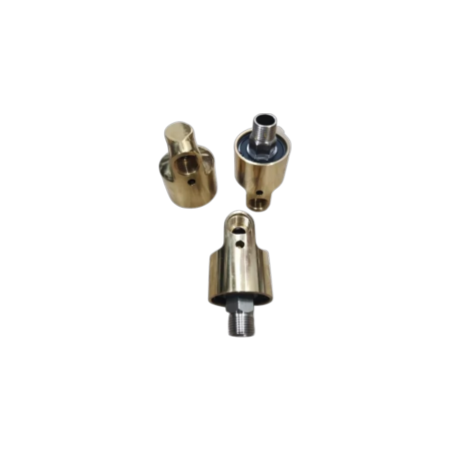

Khớp nối xoay khí nén (Cổ xoay khí nén / Khớp nối quay 360 độ – Pneumatic Rotary Joint) là thiết bị cơ khí chuyên dụng dùng để truyền dẫn khí nén, chân không hoặc chất lỏng từ một đường ống cố định vào một cơ cấu đang quay liên tục với tốc độ cao ( $360^\circ$ ).

Thiết kế tích hợp vòng bi ổ đĩa chịu tải cao và hệ thống phớt làm kín (Sealing) chuyên dụng giúp khớp nối xoay vận hành êm ái, trơn tru, triệt tiêu hoàn toàn tình trạng xoắn rít, gập gãy đường ống khí nén và chống rò rỉ khí tuyệt đối.

Là Nhà phân phối phụ kiện khí nén hàng đầu, chúng tôi cung cấp đầy đủ các dòng khớp nối xoay chính hãng STNC (Mã KR, KRA, KRH…) và SKP (Mã KLS, KRP…) với đa dạng số kênh truyền (từ 1 cổng, 2 cổng đến đa cổng) và các cỡ chân ren từ 1/8″, 1/4″, 3/8″, 1/2″ đến 1 inch. Cam kết giá gốc tận xưởng – bảo hành chính hãng – sẵn kho số lượng lớn.

1. Bảng Thông Số Kỹ Thuật Khớp Nối Xoay Khí Nén STNC & SKP

Thông số kỹ thuật	Thương hiệu STNC	Thương hiệu SKP (Hàn Quốc)
Tên sản phẩm	Khớp nối xoay khí nén STNC	Khớp nối xoay khí nén SKP
Xuất xứ	STNC (Công nghệ đúc chuẩn ISO)	SKP (Hàn Quốc – Made in Korea)
Số kênh / Cổng truyền	1 Cổng, 2 Cổng, 4 Cổng, 6 Cổng…	1 Cổng, 2 Cổng, Đa kênh chuyên dụng
Kích thước chân ren	1/8″ (01), 1/4″ (02), 3/8″ (03), 1/2″ (04), 3/4″ (06)	1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″
Tốc độ quay tối đa	$300 - 1500\text{ vòng/phút (RPM)}$	$500 - 3000\text{ vòng/phút (RPM)}$
Áp suất làm việc	$0 - 1.0\text{ MPa}$ ( $0 - 10\text{ bar}$ )	$0 - 1.5\text{ MPa}$ ( $0 - 15\text{ bar}$ )
Nhiệt độ hoạt động	$-10^\circ\text{C}$ đến $+80^\circ\text{C}$	$-10^\circ\text{C}$ đến $+100^\circ\text{C}$
Vật liệu thân / Phớt	Thép mạ Chrome / Nhôm Anodized + Phớt NBR/Viton	Hợp kim nhôm cao cấp / Inox + Phớt PTFE/Viton

2. Bảng Tra Mã Khớp Nối Xoay Khí Nén STNC & SKP Thông Dụng

                          ┌─────────────────────────────────────────┐
                          │         KHỚP NỐI XOAY KHÍ NÉN           │
                          └────────────────────┬────────────────────┘
                                               │
         ┌─────────────────────────────────────┴─────────────────────────────────────┐
         ▼                                                                           ▼
┌─────────────────────────────────┐                                 ┌─────────────────────────────────┐
│     KHỚP NỐI XOAY STNC          │                                 │      KHỚP NỐI XOAY SKP          │
│ (Giá rẻ, phổ biến, đa dạng mã)  │                                 │ (Hàn Quốc, độ bền cao, quay êm) │
└────────────────┬────────────────┘                                 └────────────────┬────────────────┘
                 │                                                                   │
 🔹 Dòng 1 kênh: KRA-01, KRA-02...                                   🔹 Dòng 1 kênh: KLS-01, KLS-02...
 🔹 Dòng đa kênh: KRH-02, KRH-04...                                  🔹 Dòng chịu tốc cao: KRP Series

2.1. Các Mã Khớp Nối Xoay STNC Đang Phân Phối

Mã sản phẩm STNC	Số cổng vào/ra	Kước chân ren	Tốc độ quay (RPM)	Ứng dụng phổ biến
STNC KRA-01	1 Cổng	1/8″ ( $\approx 9.6\text{mm}$ )	$\approx 500\text{ RPM}$	Mâm xoay máy chiết rót nhỏ
STNC KRA-02	1 Cổng	1/4″ ( $\approx 13\text{mm}$ )	$\approx 500\text{ RPM}$	Cuộn dây thu hơi tự động
STNC KRA-03	1 Cổng	3/8″ ( $\approx 17\text{mm}$ )	$\approx 400\text{ RPM}$	Trục sấy, tang quay
STNC KRA-04	1 Cổng	1/2″ ( $\approx 21\text{mm}$ )	$\approx 300\text{ RPM}$	Băng tải xoay, máy đóng gói
STNC KRH-02 / 04	2 hoặc 4 Cổng	1/4″ – 3/8″	$\approx 200 - 300\text{ RPM}$	Cụm tay gắp robot xoay nhiều góc

2.2. Các Mã Khớp Nối Xoay SKP (Hàn Quốc)

Mã sản phẩm SKP	Số cổng vào/ra	Kước chân ren	Tốc độ quay (RPM)	Ưu điểm nổi bật
SKP KLS-02	1 Cổng	1/4″	Lên tới $1200\text{ RPM}$	Chạy êm, chống phát nhiệt
SKP KLS-03	1 Cổng	3/8″	Lên tới $1000\text{ RPM}$	Phớt PTFE bền gấp 3 lần
SKP KLS-04	1 Cổng	1/2″	Lên tới $800\text{ RPM}$	Vỏ nhôm nguyên khối siêu cứng
SKP KLS-06 / 08	1 Cổng	3/4″ – 1 Inch	Lên tới $500\text{ RPM}$	Dùng cho hệ thống khí lưu lượng lớn

3. Ưu Điểm Nổi Bật Của Khớp Nối Xoay Khí Nén STNC & SKP

🔄 Khả Năng Quay 360 Độ Liên Tục – Chống Xoắn Dây Khí

Giải quyết hoàn toàn sự cố gập xoắn hoặc đứt gãy ống dây dẫn khí nén khi cấp nguồn cho các chi tiết máy chuyển động xoay tròn liên tục.

🛡 Phớt Làm Kín Chuyên Dụng – Kháng Mài Mòn & Chống Rò Rỉ

Sử dụng công nghệ phớt Teflon (PTFE) kết hợp Vòng bi chính xác (Precision Ball Bearing). Khớp nối xoay STNC và SKP duy trì độ kín khí $100\%$ kể cả khi vận hành ở áp suất $10 - 15\text{ bar}$ với tốc độ quay hàng nghìn vòng/phút.

⚙ Vận Hành Êm Ái – Momen Xoắn Khởi Động Thấp

Ma sát giữa trục xoay và vỏ khớp được giảm thiểu tối đa, giúp mô-tơ hoặc cơ cấu quay chính không bị tổn hao công suất.

4. Ứng Dụng Thực Tế Của Khớp Nối Xoay Khí Nén

Ngành may mặc & Bao bì: Cấp khí nén cho các lô cuốn, rulo sấy màng nhựa, máy in ống đồng, cuộn thu vải.
Tự động hóa & Robot: Cấp khí cho các tay gắp khí nén (Air Gripper), mâm xoay tự động Indexing Table, máy phay CNC đa trục.
Ngành thực phẩm & Đóng gói: Sử dụng trong hệ thống chiết rót chai tự động, máy dán nhãn xoay tròn.
Cuộn dây thu hơi (Hose Reel): Lắp ở tâm khớp xoay của các rulo tự cuốn dây hơi khí nén trong garage ô tô.

5. Nhà Phân Phối Phụ Kiện Khí Nén STNC, SKP Uy Tín Số 1

Chúng tôi tự hào là nhà phân phối chính thức các dòng sản phẩm khớp nối xoay khí nén STNC, SKP cùng hệ thống phụ kiện khí nén (Van điện từ, Xi lanh, Cút nối nhanh, Bộ lọc khí) tại Việt Nam:

Cam kết chính hãng $100\%$ : Đầy đủ chứng nhận CO/CQ từ nhà sản xuất STNC và SKP.
Giá gốc nhà phân phối: Mức chiết khấu cao nhất cho đại lý vật tư, xưởng đúc/chế tạo máy và dự án nhà máy.
Sẵn kho số lượng lớn: Đầy đủ quy cách ren từ 1/8″ đến 1 inch, giao hàng hỏa tốc toàn quốc.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ tính toán chọn mã khớp xoay phù hợp với tốc độ quay (RPM) và áp suất.
