Đế van khí nén

Mô tả
Đánh giá (0)

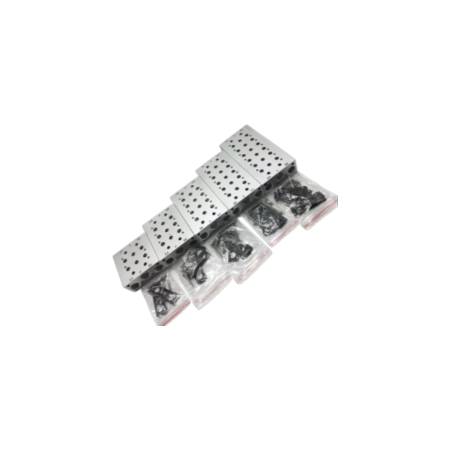

Đế van khí nén (Thanh đệm gá van điện từ / Solenoid Valve Manifold) là phụ kiện cơ khí chuyên dùng để lắp tập trung nhiều van điện từ (Solenoide Valve Series 4V100, 4V200, 4V300, 4V400) lên cùng một block nhôm định hình.

Việc sử dụng thanh đế tập trung giúp gộp đường cấp khí tổng (Cổng P) và đường xả khí chung (Cổng R, S), giúp hệ thống khí nén trong tủ điện hoặc khung máy trở nên vô cùng gọn gàng, thẩm mỹ, tiết kiệm không gian và tối ưu hóa đường ống dẫn khí.

Chúng tôi phân phối đầy đủ các dòng đế van khí nén bằng hợp kim nhôm cao cấp với độ dài tiêu chuẩn $L = 100\text{mm}, 200\text{mm}, 300\text{mm}, 400\text{mm}$ (tương ứng từ $2$ vị trí đến $12$ vị trí van) cùng chuẩn cổng ren cấp khí Ren 15mm ( $1/4"$ ) và Ren 21mm ( $1/2"$ ).

1. Bảng Thông Số Kỹ Thuật Đế Van Khí Nén

Thông số kỹ thuật	Giá trị chi tiết
Tên sản phẩm	Đế van khí nén tập trung (Solenoid Valve Manifold Base)
Dòng van tương thích	Các dòng van điện từ $5/2, 5/3$ (Airtac, STNC, SMC, TPM, SNS…) mã 4V100, 4V200, 4V300, 4V400
Chiều dài tiêu chuẩn ( $L$ )	$100\text{mm}, 200\text{mm}, 300\text{mm}, 400\text{mm}$ (Tùy chọn số trạm van)
Kích thước cổng ren cấp/xả	Ren 15mm ( $1/4"$ – G1/4) & Ren 21mm ( $1/2"$ – G1/2)
Số trạm van (Station/Gang)	Từ $2F, 3F, 4F, 5F, 6F, 8F, 10F$ đến $12F$
Chất liệu chế tạo	Hợp kim nhôm nguyên khối đùn áp lực cao (Anodized Aluminium)
Phụ kiện đi kèm	Gioăng cao su làm kín chống rò khí + Bộ ốc vít siết cố định van vào đế
Áp suất làm việc	$0 - 1.0\text{ MPa}$ ( $0 - 10\text{ bar}$ )
Môi chất sử dụng	Khí nén sạch, Chân không
Nhiệt độ hoạt động	$-5^\circ\text{C}$ đến $60^\circ\text{C}$

2. Bảng Tra Size & Chiều Dài Thanh Đế Van Theo Cổng Ren

Đế van được chia theo kích thước thân van tương ứng với các cổng ren cấp khí tổng (P) và cổng xả (R, S):

2.1. Đế Van Chuẩn Ren 15mm (Tương đương Ren 1/4″ – Dùng cho Van 4V200, 4V300)

Dòng đế van phổ biến nhất trên thị trường chuyên dùng cho cụm van điện từ cỡ trung $4V210-08, 4V220-08, 4V310-10...$

Mã trạm van (Gangs)	Chiều dài tổng L (Khoảng)	Cổng cấp khí P / Cổng xả R,S	Kích thước mặt van bắt ốc	Dòng van tương ứng
2F / 3F	$\approx 60 - 100\text{ mm}$	Ren 15 mm ( $1/4"$ )	Lỗ ren ra van 1/8″ hoặc 1/4″	4V210-08 / 4V310-10
4F / 5F / 6F	$\approx 120 - 200\text{ mm}$	Ren 15 mm ( $1/4"$ )	Lỗ ren ra van 1/8″ hoặc 1/4″	4V210-08 / 4V310-10
7F / 8F / 9F	$\approx 220 - 300\text{ mm}$	Ren 15 mm ( $1/4"$ )	Lỗ ren ra van 1/8″ hoặc 1/4″	4V210-08 / 4V310-10
10F / 12F	$\approx 320 - 400\text{ mm}$	Ren 15 mm ( $1/4"$ )	Lỗ ren ra van 1/8″ hoặc 1/4″	4V210-08 / 4V310-10

2.2. Đế Van Chuẩn Ren 21mm (Tương đương Ren 1/2″ – Dùng cho Van 4V400)

Dòng đế van công suất lớn, đường cấp khí tổng rộng giúp lưu lượng khí nén đi qua cực nhanh, dùng cho các van kích thước lớn như $4V410-15, 4V420-15...$

Mã trạm van (Gangs)	Chiều dài tổng L (Khoảng)	Cổng cấp khí P / Cổng xả R,S	Kích thước mặt van bắt ốc	Dòng van tương ứng
2F / 3F / 4F	$\approx 100 - 200\text{ mm}$	Ren 21 mm ( $1/2"$ )	Lỗ ren ra van 3/8″ hoặc 1/2″	4V410-15
5F / 6F / 8F	$\approx 220 - 350\text{ mm}$	Ren 21 mm ( $1/2"$ )	Lỗ ren ra van 3/8″ hoặc 1/2″	4V410-15
10F / 12F	$\approx 380 - 400+\text{ mm}$	Ren 21 mm ( $1/2"$ )	Lỗ ren ra van 3/8″ hoặc 1/2″	4V410-15

3. Ưu Điểm Nổi Bật Của Đế Van Khí Nén Nhôm Nguyên Khối

⚡ Tối Ưu Hóa Đường Ống Khí Nén & Thẩm Mỹ Tủ Điện

Thay vì phải dùng từng cút nối T hay chia ngã lẻ mạ ren phức tạp cho từng van điện từ, bạn chỉ cần 1 đường dây cấp khí duy nhất vào cổng P của đế van. Toàn bộ các van gắn trên đế sẽ tự động được cấp khí nén.

🛡 Hợp Kim Nhôm Anodized Siêu Bền & Kín Khí

Đế van được gia công CNC chính xác từ nhôm đúc nguyên khối, bề mặt được mạ Anodized giúp chống ăn mòn, chống gỉ sét, chịu được va đập tốt trong môi trường xưởng sản xuất ẩm ướt hoặc có dầu mỡ.

🔇 Dễ Dàng Tiêu Âm & Giảm Tiếng Ồn

Đường xả khí (Cổng R, S) gộp chung giúp bạn dễ dàng lắp bộ giảm thanh (Silencer) kích thước lớn (Ren 15mm hoặc 21mm) ở 2 đầu thanh nhôm, giảm thiểu tối đa tiếng ồn xả khí trong nhà xưởng.

🛠 Dễ Dàng Bảo Trì & Mở Rộng Hệ Thống

Khi cần kiểm tra hoặc thay thế $1$ van bị hỏng, bạn chỉ cần tháo $2$ vít siết van đó ra khỏi đế mà không ảnh hưởng tới toàn bộ đường ống hay các van đang hoạt động xung quanh. Nếu trạm van chưa dùng hết, có thể dùng Tấm bịt đế van (Blanking Plate) để che lại.

4. Ứng Dụng Thực Tế Của Thanh Đế Van Khí Nén

Tủ Điện Điều Khuẩn Trung Tâm: Gom toàn bộ cụm van điện từ điều khiển các xi lanh khí nén vào bên trong tủ bảo vệ.
Máy Đóng Gói & Chế Tạo Máy: Dùng trong hệ thống đóng chai, dán thùng, cắt màng phim tự động.
Dây Chuyền Tự Động Hóa: Lắp trên các cánh tay robot, cụm máy ép phôi, bàn nâng khí nén nhiều vị trí.

5. Mua Đế Van Khí Nén L=100 – 400mm Ở Đâu Giá Tốt, Sẵn Kho?

Chúng tôi là đơn vị chuyên phân phối sỉ & lẻ đế van khí nén (2F đến 12F, chiều dài $100 - 400\text{mm}$ , ren 15mm & 21mm) cùng các dòng van điện từ, cút nối cắm nhanh, bộ lọc khí nén chính hãng.

Sẵn kho số lượng lớn: Đầy đủ kích thước cho dòng van 200, 300, 400 và phụ kiện tấm bịt, gioăng đệm.
Chất lượng đảm bảo: Nhôm mạ Anodized sáng bóng, phay CNC chính xác $100\%$ , kín khí tuyệt đối.
Giá cạnh tranh nhất: Chiết khấu cao cho đại lý vật tư, xưởng chế tạo máy và đơn hàng số lượng lớn.
Giao hàng toàn quốc: Vận chuyển hỏa tốc, hỗ trợ kiểm tra hàng trước khi thanh toán.
