Cút nối nhanh HVFF

Mô tả
Đánh giá (0)

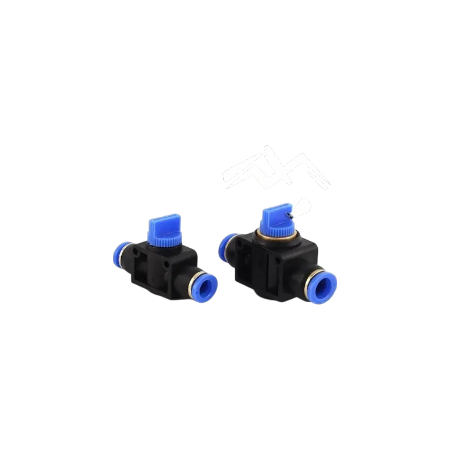

Cút nối nhanh HVFF (Van khóa khí nén hai đầu cắm ống, Van khóa tay khí nén cắm nhanh, Hand Valve HVFF) là dòng phụ kiện khí nén đa năng tích hợp chức năng khóa/mở luồng khí nén bằng cần gạt thủ công. Sản phẩm cho phép đóng ngắt nguồn khí cấp cho các nhánh cơ cấu cơ khí, van, xi lanh một cách độc lập mà không cần tắt toàn bộ hệ thống khí nén trung tâm.

Với thiết kế hai đầu cắm nhanh (Push-in Fitting) tiện lợi, van khóa HVFF hỗ trợ kết nối trực tiếp các dòng ống hơi PU, PE, PA đường kính ngoài Phi 4mm, 6mm, 8mm, 10mm và 12mm. Khi ở trạng thái đóng (OFF), van sẽ tự động xả bớt lượng khí nén còn tích tụ ở phía đầu ra (Exhaust function), giúp xả áp an toàn cho thiết bị phía sau trước khi tiến hành bảo trì.

Chúng tôi phân phối sỉ & lẻ cút nối nhanh HVFF giá rẻ nhất thị trường, hàng sẵn kho số lượng lớn, giao hàng toàn quốc.

1. Bảng Thông Số Kỹ Thuật Tổng Quan Cút Nối Nhanh HVFF

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm tiêu chuẩn	HVFF Series (HVFF-4, HVFF-6, HVFF-8, HVFF-10, HVFF-12)
Kiểu kết nối	Van khóa 2 đầu cắm ống nhanh thẳng (Hand Valve Push-in)
Kích thước ống tương ứng	Phi 4, 6, 8, 10, 12 mm (Đường kính ngoài ống – OD)
Môi chất sử dụng	Khí nén, Chân không (Air / Vacuum)
Dải áp suất làm việc	0 – 1.0 MPa (0 – 10 bar / 0 – 10 kg/cm²)
Áp suất chịu đựng tối đa	1.5 MPa (15 bar / Chịu áp gián đoạn)
Dải nhiệt độ hoạt động	0°C đến 60°C
Tính năng an toàn	Có cổng xả áp dư phía sau khi khóa gạt về vị trí OFF
Ống hơi tương thích	Ống PU (Polyurethane), PE (Polyethylene), PA (Nylon)
Vật liệu chế tạo	Thân nhựa PBT kỹ thuật + Tay gạt POM + Ngàm Inox + Phớt NBR

2. Bảng Tra Mã Và Kích Thước Cút Nối Nhanh HVFF

Mã sản phẩm	Kích thước 2 đầu cắm ống	Ứng dụng phổ biến
HVFF-4 (HVFF 4)	Ø 4mm – Ø 4mm	Tủ điều khiển nhỏ, robot cơ khí, thiết bị phòng lab
HVFF-6 (HVFF 6)	Ø 6mm – Ø 6mm	Khóa khí cho xi lanh nhỏ, cụm van điện từ, máy đóng gói
HVFF-8 (HVFF 8)	Ø 8mm – Ø 8mm	Mã phổ thông nhất (Xưởng cơ khí, tiệm sửa xe, gara ô tô)
HVFF-10 (HVFF 10)	Ø 10mm – Ø 10mm	Đường ống dẫn khí trung bình, máy dệt, máy gỗ
HVFF-12 (HVFF 12)	Ø 12mm – Ø 12mm	Khóa đường nguồn chính phân nhánh, hệ thống công suất lớn

3. Ưu Điểm Nổi Bật Của Van Khóa Cắm Nhanh HVFF

⚡ Đóng/Mở Nhanh Nhờ Cần Gạt Tay Mềm Mại

Cần gạt xoay góc 90° nhẹ nhàng giúp người vận hành dễ dàng nhận biết trạng thái van (Vuông góc = Đóng/OFF, Song song = Mở/ON). Thao tác khóa mở diễn ra tức thì chỉ trong 1 giây.

🛡 Tính Năng Xả Áp Dư An Toàn (Safety Exhaust)

Khi gạt van về vị trí OFF, van không chỉ chặn nguồn khí cấp từ phía vào mà còn tự động xả hết lượng khí còn đọng lại trong đường ống phía sau ra ngoài. Điều này giúp xi lanh xả hết lực nén, đảm bảo an toàn tuyệt đối cho kỹ thuật viên khi bảo trì cơ cấu cơ khí.

🔗 Ngàm Kẹp Inox Giữ Ống Chắc Chắn

Ngàm giữ ống bằng thép không gỉ ôm chặt vỏ ống hơi PU/PE, chịu áp suất lên tới 10 bar mà không bị bung ống. Khi cần tháo, chỉ cần ấn nhẹ vòng đệm nhựa ở 2 đầu là rút dây ra dễ dàng.

💰 Tiết Kiệm Không Gian & Chi Phí

Thay vì phải dùng cụm van khóa ren kết hợp cút nối phức tạp, cút nối HVFF tích hợp sẵn 2 đầu cắm ống giúp tiết kiệm 60% không gian lắp đặt và giảm tối đa chi phí linh kiện.

4. Ứng Dụng Thực Tế Của Cút Nối Nhanh HVFF

Tủ Điện & Dây Chuyền Tự Động Hóa: Lắp trực tiếp trên đường khí cấp vào từng cụm van/xi lanh để cô lập nhanh cụm máy bị sự cố mà không ảnh hưởng tới toàn bộ hệ thống.
Xưởng Cơ Khí & Gara Sửa Xe: Khóa dừng cấp khí nhanh cho các thiết bị như súng xiết ốc, súng phun sơn, cầu nâng mà không cần tháo dây nguồn.
Máy Chế Tạo Chuyên Dụng: Dùng trong máy cắt nhôm, máy chế biến gỗ, máy đóng gói bao bì, dệt may.

5. Hướng Dẫn Lắp Đặt & Vận Hành Đúng Kỹ Thuật

Cắt ống chuẩn: Dùng kéo cắt ống hơi chuyên dụng cắt vuông góc 90° mặt cắt ống PU/PE (chánh cắt chéo gây rò rỉ).
Cắm ống: Đẩy mạnh 2 đầu ống hơi vào tận đáy cút HVFF cho đến khi cảm nhận ngàm kẹp giữ chặt.
Vận hành:
- Gạt tay khóa song song với thân van $\rightarrow$ Mở khí (ON).
- Gạt tay khóa vuông góc 90° với thân van $\rightarrow$ Khóa khí & xả áp (OFF).
