Cút nối nhanh PG

Mô tả
Đánh giá (0)

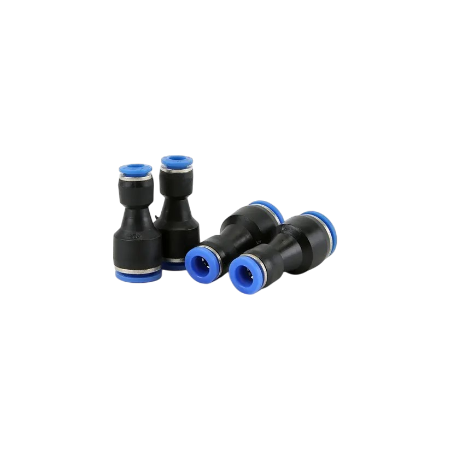

Cút nối nhanh PG (Đầu nối thẳng giảm / Cút nối thu 2 đầu cắm ống / Straight Reducer Union / Mã ký hiệu PG / MPG) là dòng phụ kiện khí nén chuyên dụng dùng để kết nối và chuyển đổi giữa 2 đường dây hơi khí nén có kích thước đường kính ngoài (OD) khác nhau trên cùng một đường thẳng.

Với thiết kế thông minh dạng cắm nhanh (Push-in Fitting) ở cả 2 đầu, cút PG cho phép thu hẹp hoặc mở rộng size đường ống (như từ dây 8mm xuống 6mm, 10mm xuống 8mm…) một cách nhanh chóng, kín khí tuyệt đối mà không cần dùng băng tan hay công cụ siết phức tạp.

Sản phẩm được làm từ nhựa kỹ thuật PBT chịu áp cao, ngàm inox giữ ống chắc chắn và phớt cao su NBR siêu bền, đáp ứng đầy đủ các tiêu chuẩn làm việc trong hệ thống tự động hóa công nghiệp và dân dụng.

1. Bảng Thông Số Kỹ Thuật Tổng Quan Cút Nối Nhanh PG

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm tiêu chuẩn	PG Series (PG6-4, PG8-6, PG8-4, PG10-8, PG10-6, PG12-10, PG12-8, PG16-12…)
Cấu tạo kết nối	Dạng thẳng: 2 Đầu cắm ống nhanh thu/giảm (Straight Reducer)
Kích thước ống tương thích	Dây hơi PU, PE, PA các phi 4, 6, 8, 10, 12, 14, 16 mm
Môi chất sử dụng	Khí nén, Chân không, Phun sương, Nước áp thấp
Dải áp suất làm việc	0 – 1.0 MPa (0 – 10 bar / 0 – 10 kg/cm²)
Áp suất chịu đựng tối đa	1.5 MPa (15 bar / Chịu áp gián đoạn)
Dải nhiệt độ hoạt động	0°C đến 60°C
Vật liệu chế tạo	Thân nhựa PBT chịu lực + Ngàm inox 304 + Vòng đệm nhựa + Phớt kín NBR

2. Bảng Tra Mã Và Kích Thước Cút Nối Nhanh PG Chi Tiết

Mã sản phẩm	Kích thước ống lớn (OD1)	Kích thước ống nhỏ (OD2)	Quy cách chuyển đổi	Ứng dụng phổ biến
PG6-4	Ø 6mm	Ø 4mm	Nối giảm từ 6mm xuống 4mm	Xi lanh mini, thiết bị đo áp, tủ điều khiển nhỏ
PG8-4	Ø 8mm	Ø 4mm	Nối giảm từ 8mm xuống 4mm	Chuyển trực tiếp đường khí chính 8mm vào cảm biến
PG8-6	Ø 8mm	Ø 6mm	Nối giảm từ 8mm xuống 6mm	Mã phổ thông nhất (Gara, van khí 4V210, đế van)
PG10-6	Ø 10mm	Ø 6mm	Nối giảm từ 10mm xuống 6mm	Hạ cấp đường khí chính 10mm xuống van chấp hành
PG10-8	Ø 10mm	Ø 8mm	Nối giảm từ 10mm xuống 8mm	Mã phổ thông nhất (Máy đóng gói, xưởng cơ khí)
PG12-8	Ø 12mm	Ø 8mm	Nối giảm từ 12mm xuống 8mm	Chuyển nhánh đường ống nguồn sang cụm van
PG12-10	Ø 12mm	Ø 10mm	Nối giảm từ 12mm xuống 10mm	Hạ áp nhẹ cho các nhánh khí nén trung tâm
PG14-10	Ø 14mm	Ø 10mm	Nối giảm từ 14mm xuống 10mm	Trạm trung chuyển khí nén lưu lượng vừa
PG14-12	Ø 14mm	Ø 12mm	Nối giảm từ 14mm xuống 12mm	Kết nối các hệ thống máy nén công suất lớn
PG16-12	Ø 16mm	Ø 12mm	Nối giảm từ 16mm xuống 12mm	Hạ cấp đường ống chính phi 16 toàn nhà xưởng

(Quy tắc đọc mã: Mã PG + Đường kính ống lớn – Đường kính ống nhỏ).

3. Ưu Điểm Nổi Bật Của Cút Nối Nhanh PG

🔄 Chuyển Đổi Kích Thước Đường Ống Linh Hoạt

Cút PG giải quyết triệt để sự chênh lệch kích thước dây hơi khi đấu nối các thiết bị khác chuẩn (ví dụ: máy nén khí cấp ra dây 10mm nhưng van điện từ chỉ nhận đầu cắm 8mm hoặc 6mm).

🛡 Kín Khí Tuyệt Đối & Chịu Áp Tốt

Tích hợp phớt làm kín cao su NBR cao cấp cùng ngàm inox dập nổi giữ chặt vỏ ống PU/PE. Khả năng giữ ống chắc chắn, chống xì hơi, chịu áp suất lên đến 10 bar mà không lo sút ống.

⚡ Thao Tác Cắm / Tháo Dây Siêu Tốc

Không cần ren, không cần vặn ốc hay dùng keo quấn. Kỹ thuật viên chỉ cần ấn thẳng ống hơi vào kịch đáy để kết nối và nhấn nhẹ vòng đệm nhựa đệm để rút dây ra.

📐 Thiết Kế Gọn Nhẹ & Độ Bền Cao

Vỏ nhựa PBT chống va đập, chịu mài mòn tốt, giúp tối ưu không gian đi dây trong tủ điện hoặc các vị trí máy hẹp.

4. Ứng Dụng Thực Tế Của Cút Nối Thẳng Thu PG

Dây Chuyền Tự Động Hóa: Giảm size dây hơi từ đường ống nguồn chính vào các cụm van điện từ, xi lanh khí nén, bộ lọc khí.
Gara Ô Tô & Xưởng Cơ Khí: Nối dây hơi giữa các cuộn rulo tự rút cỡ lớn (10mm, 12mm) với các súng xịt hơi, súng bắn đinh cỡ nhỏ (6mm, 8mm).
Hệ Thống Phun Sương & Thủy Sinh: Chuyển đổi đường ống cấp nước/sương từ phi lớn sang đường ống nhỏ gắn đầu béc phun.
Thiết Bị Y Tế & Máy Đóng Gói: Dùng trong các mô hình pneumatic điều khiển đòi hỏi độ chính xác và không gian tối giản.

5. Hướng Dẫn Lắp Đặt Cút Nối PG Đúng Kỹ Thuật

Cắt ống: Dùng kéo cắt ống chuyên dụng cắt vuông góc 90° hai đầu dây hơi PU/PE/PA (không cắt chéo để tránh xì khí).
Cắm ống: Xác định đúng đầu lớn và đầu nhỏ trên cút PG, ấn thẳng ống vào sâu kịch đáy. Thử kéo nhẹ dây để kiểm tra độ bám của ngàm inox.
Tháo ống: Tắt nguồn khí, dùng ngón tay nhấn đều vòng đệm nhựa ở đầu cút và rút dây hơi ra.

6. Mua Cút Nối Nhanh PG Giá Rẻ, Chất Lượng Ở Đâu?

Chúng tôi chuyên nhập khẩu và phân phối cút nối nhanh PG đầy đủ tất cả các mã (PG6-4, PG8-6, PG10-8, PG12-10, PG16-12…) với số lượng lớn, cam kết chất lượng chuẩn, kín khí 100% và giá rẻ nhất thị trường.

Sẵn kho số lượng lớn: Đáp ứng ngay lập tức cho đại lý thương mại, xưởng chế tạo máy và thợ sửa chữa.
Đảm bảo chất lượng: Hàng nhập khẩu chính hãng, ngàm inox sắc nét, nhựa PBT dẻo dai chịu nhiệt tốt.
Giá thành cạnh tranh: Giá sỉ cực tốt cho đơn hàng số lượng lớn.
Giao hàng hỏa tốc: Ship COD toàn quốc, cho phép kiểm tra hàng trước khi thanh toán.
